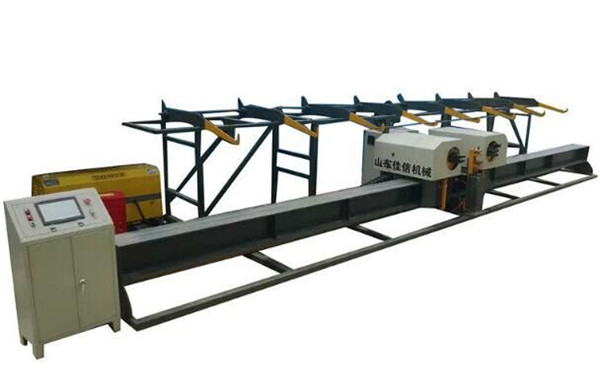

cnc jekla bar upogibni center stroj

1. Enostavno upravljanje, avtomatsko merjenje dolžine, avtomatsko upogibanje in hitro izdelavo prototipov.

2. Razdaljo med dolžino obdelave in kotom je enostavno nastaviti.

3. Računalniško programiranje, lahko shranite na stotine grafike.

4. Dvosmerni inteligentni mobilni upogib lahko opravi 12 premikov glave.

5. Učinkovitost proizvodnje je visoka. Povprečna dnevna zmogljivost predelave je 5500/1 oseba, kar lahko nadomesti 22 delavcev, kar je več kot desetkrat več od proizvodnje tradicionalne procesne opreme.

6. Investicije v opremo so majhne, napaka pri obdelavi končnega izdelka je majhna, stroški dela pa se zmanjšajo.

7. Oprema je opremljena z zračno črpalko, ki napaja vir plina.

Blok diagram procesnega toka upogibnega centra inteligentne jeklene palice:

Mehanizem za napenjanje armaturnih letev Mehanizem za prenos prenosa verige Prenosni stroj za avtomatsko upogibanje jeklenih palic (levo), samodejni mehanizem za pritrditev jeklene palice, samodejni stroj za upogibanje jeklenih palic (desno) Ročno zbiranje končnih izdelkov

Načelo delovanja:

---

Levo in desno stroji za avtomatsko krivljenje jeklenih palic poganjajo ustrezni zavorni motorji in verige z variabilno frekvenco v dvosmernem vlečnem mehanizmu in so dodeljeni ustreznim ničelnim mestom. Ko je treba jekleno palico upogniti, je jeklena palica prenešena na mehanizem za prenašanje verižnega kavlja, in jeklena palica se ročno vzame v režo za pozicioniranje dveh avtomatskih strojev za upogibanje. Jeklena palica je pritrjena z napravo za pritrditev, krmilni sistem pa bo zagnal krmilni sistem, tako da zavora frekvenčne pretvorbe dvosmernega vlečnega mehanizma poganja dve jekleni palici, da se samodejno upogibata. Stroj za upogibanje se samodejno premakne na ukrivljen del jeklene palice; upogibna os levega in desnega avtomatskega stroja za krivljenje jeklene palice je mogoče upogibati v skladu z navodili za dokončanje upogibanja. Po izvedenem zgibanju jeklene palice zgoraj, dvosmerni vlečni mehanizem poganja stroj za avtomatsko upogibanje dveh jeklenih palic, da se samodejno premakne v položaj upognjene oblike jeklene palice. Naprava za zategovanje vpne jekleno palico in ponavljajoče upogibno delovanje na jekleno palico do popolnega upogibanja jeklene palice, prižigalni mehanizem zrahlja jekleno palico in ročno. Končno jekleno palico odstranimo.

Po končanem postopku upogibanja jeklene palice ponovite zgornje ukrepe.

Model		GW-32
Zmogljivost upogibanja		Premer armature	Kot upogibanja
		6-28mm	+ 180 °
			-120 °
		32mm	+ 90 °
			-90 °
Hitrost gibanja glave (m / s)		0.6
Natančnost kota (°)		± 0,5
Hitrost upogibanja (° / s)		60
Dolžinska natančnost (mm / m)		± 1
Dolžina mini armature (mm)		470
Mini stranska dolžina (mm)		90
Moč (kw)		15
Dimenzija (L * W * H)		12m * 2.1m * 1.6m
Teža (T)		5
Zmogljivost	Premer (mm)	10 12 14 16 20 22 25 28 32
	Kosi	6  5  4  4  3 2  2  1  1

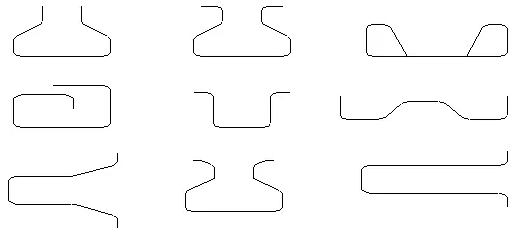

En način upogibanja primer

Povratna upogibna ilustracija

Hitri detajli

---

Pogoj: Novo
Kraj: Shandong, Kitajska (celinska)
Blagovna znamka: JIAXIN
Številka modela: GW-32
Tip stroja: stroj za upogibanje
Surov material: jekleni bar
Material / Predelane kovine: ogljikovo jeklo
Moč: Cnc, 15KW
Avtomatizacija: avtomatsko
Dodatne storitve: upogibanje
Certificiranje: ISO 9001: 2000, ISO9001: 2008
Ime izdelka: GW32 CNC jekleni center za upogibanje jekla
Tip: upogibanje armature
Barva: modra in rumena
Teža: 5000kg
Hitrost upogibanja: 0,6m / s
Natančnost upogibanja: ± 0,5 °
Dimenzija: 12000 * 2100 * 1600mm
Natančnost dolžine upogiba: ± 1mm
Ponujena servisna storitev: inženirji, ki so na voljo za servisiranje
